水墨优化网单位有同时上内外网需求，一根内网，一根外网，之前写过一台电脑双网卡同时访问内往网，感觉没有多WAN路由方便。故将tp路由设置方法记录下来
如果有同时访问内外网需求，建议使用华硕或者磊科多WAN路由，省事快捷太多了。
这里使用演示的是tp-link型号TL-WVR450G双WAN路由
一，原理说明
设置通过网段策略，让不同网段，通过不同的WAN出口访问内网外。
二、网线及连接
两个网线，分别是
WAN1口，连接内网专线，网段10.0.0.0开头，
WAN2口，连接外网就是平常的互联网
由于我这边的情况非常特殊，访问互联网的网段是10.188.0.0；访问内网的网站（网址）所在网段有10.88.0.0和10.89.0.0，在做路由策略时，需要分别对10.88/16,10.89/16这两个网段做分组
正常情况下，只需要对10/8这个网段做一个分组就可以了
总结，知道内外网专线网段后，WAN1口插内网专线，WAN2口插外网专线
三、配置路由WAN口参数，两个WAN口勾选“”参与流量均衡“”
设置WAN连接不在叙述，根据实际情况（如静态，拨号），我这边是动态获取

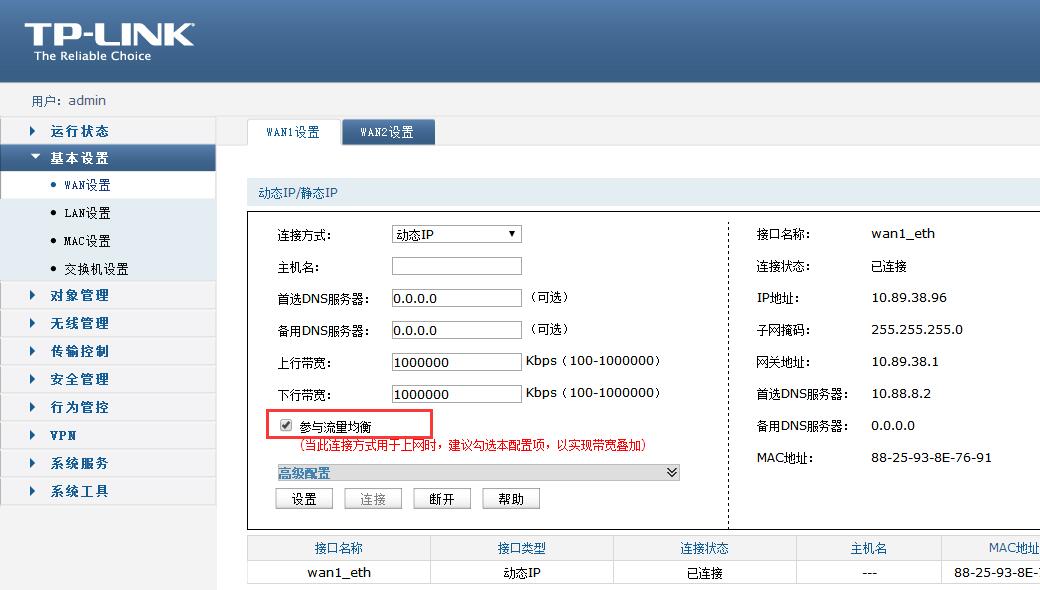

WAN1和WAN2设置好后，主要要勾选“”“参与流量均衡”如下图
四、定义IP地址组
通俗讲就是把内网网段和外网网段做分类，让路由知道，内网网址从内网WAN1出，外网网址从外网WAN2口出，便于下一步设置策略
这个也是我觉着tp不太简单实用的地方，单单一个分组需要3个设置操作，这样细分确实有些麻烦
目的：给分组起个名字

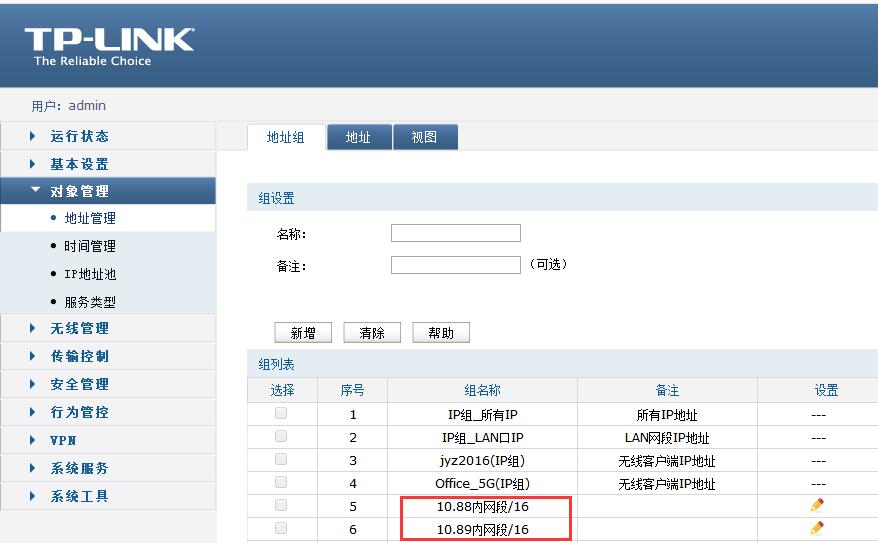

依次点击：对象管理——地址管理——地址组，在组设置中，自定义一个组名，点击新增，我这里因为内网访问是两个网段网址，正常一个新增一个就可以了，如下图
目的：给网段做个划分

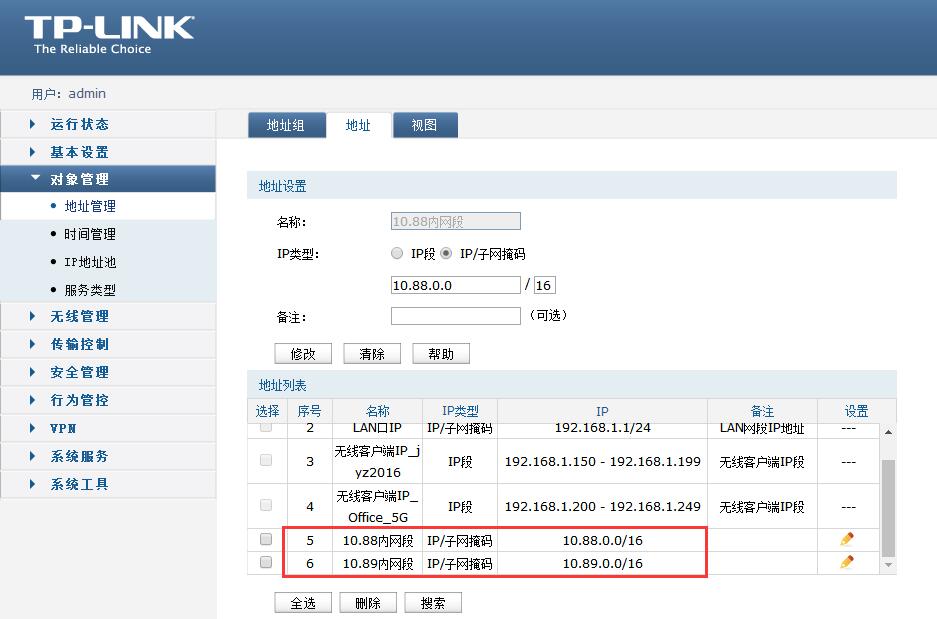

给点击对象管理——地址管理——地址，在地址设置中，自定义受控制地址的名称，并填写对应的IP地址10.88.0.0/16，点击新增。如下图
正常情况，可以填写10.0.0.0/8，注：“/8”表示掩码，寻址1677+万个，网络号8，A类IP，“/24”网络号24，寻址只有255，C类IP
目的：将起好的名字与划分好的网段“绑定”到一起

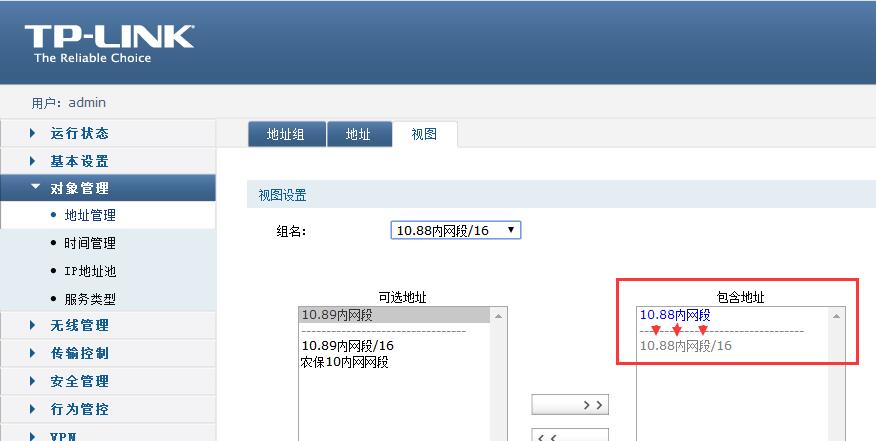

点击对象管理——地址管理——视图，在视图设置中，把设置好的地址添加到相应的地址组里面。如下图
到此，定义IP分组结束，感觉最麻烦，部分结束。
五、设置访问策略规章

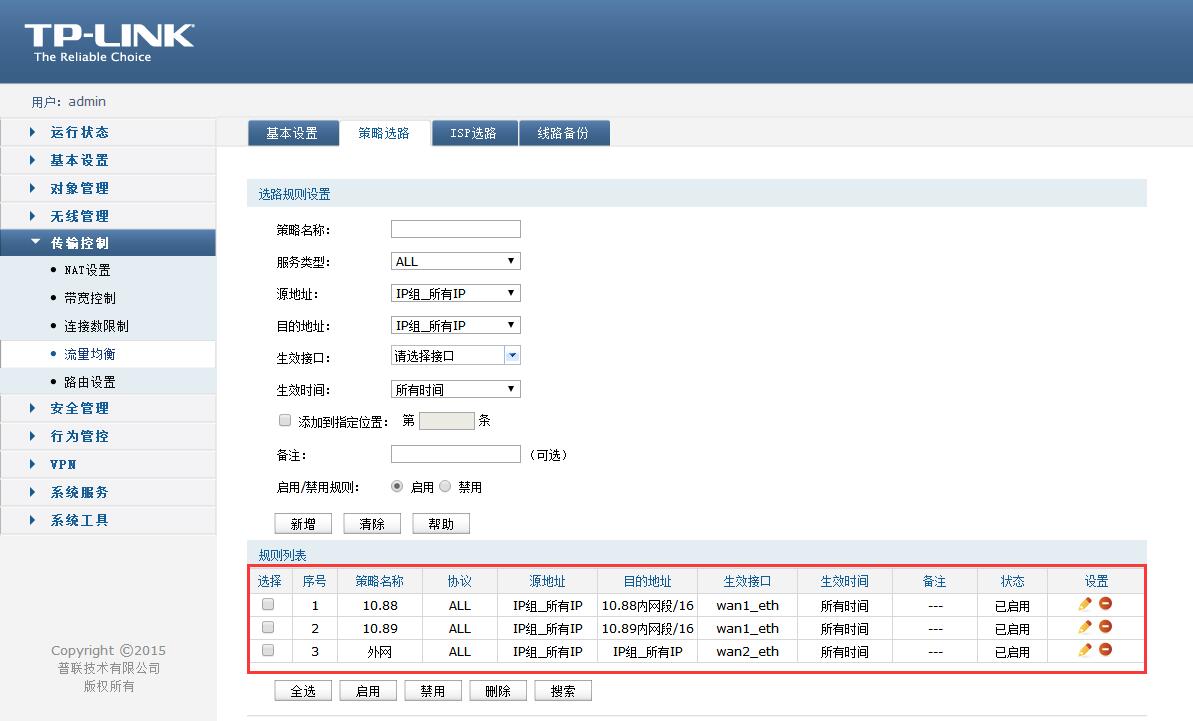

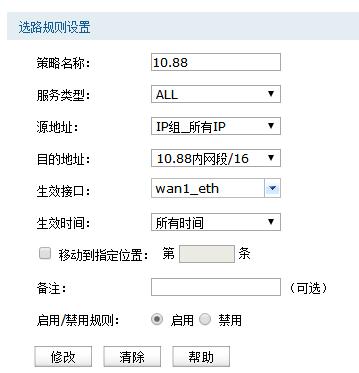

在路由器管理界面，点击传输控制——流量均衡——策略选路，如下图

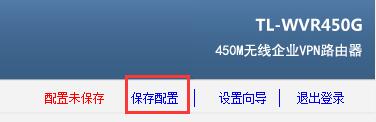

六、至此，全部设置结束，还有最最重要的一步
保存
